Détails sur le produit:
|
| Couleur: | Blanc | Personnalisation: | Produits d'usinage |
|---|---|---|---|
| Emballage: | 1 PC/Carton | Garantie: | 1 année |
| Tuyau de dessin: | Trinoculaire | Théorie: | Microscope métallurgique |
| Application du projet: | Machines, électronique, plastiques etc. | Oculus: | CFI 10x10 HD |
| Résolution minimum: | 00,5/0,1 μm | Objectif: | 5 Ensembles de buts |
| Précision de mesure X/Y: | 1.5 μm+L/150 | Précision de mesure de l'axe Z: | 1.0 μm+L/150 |
| Roue du nez: | Nosepiece quadruple | Baril de lentille: | LV-TI 3 Tube pour oculaire trinculaire |
| Surligner: | Microscope métallurgique optique du TI 3 de BT,Microscope métallurgique optique de TPI 10x10 de HD,Microscope de mesure universel de Phidix de la CE |
||

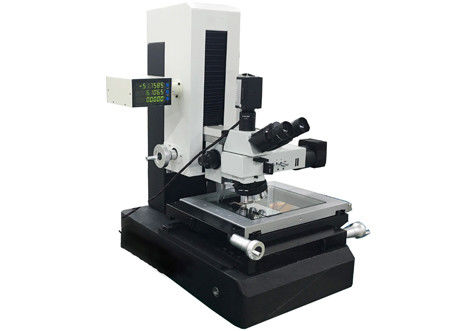

Microscope de mesure universel du système DIC
M10104Microscope de mesure universel du système DICLe microscope de mesure vidéo est un instrument de mesure intégré à grande amplification, destiné à l'industrie des microns, combiné à une puissante technologie d'inspection microscopique,a été largement appliquée dans de nombreux domaines.
Caractéristiques:
- Utilisé comme microscope d'observation pour inspecter la finition de surface de la pièce par loi comparative, identifier des échantillons de minerai dans l'industrie métallurgique, test d'impression photomécanique,inspection des fibres textiles et autres.
- Pour mesurer la longueur en coordonnées cartésiennes, par exemple la hauteur, la distance de la surface de base, la distance de la ligne gravée, la largeur de la ligne gravée, la largeur de la fente, la largeur de la fente,le diamètre extérieur de l'ouverture, etc..
- Pour mesurer l'angle, par exemple, la mesure de l'angle pour les cadrans, les modèles, les jauges, les modèles de forage et les pièces à structure complexe.
- Grâce à un PC et à un logiciel de métrologie puissant, non seulement un microscope, mais aussi un système de mesure de la vision peut réaliser une gestion professionnelle des données de mesure.
| Nom de l'article | Description / Valeur |
| La tête: | Tête trinculaire |
| Plage de mesure: | L'axe X: 300 mm minimum, l'axe Y: 200 mm minimum, l'axe Z: 200 mm minimum |
| Résolution minimale: | 00,5/0,1 μm |
| Partie optique: | Tête optique à interférence différentielle professionnelle |
| La technologie de revêtement multicouches assure la clarté | |
| Observation de la trajectoire lumineuse et de la lentille de l'objectif à haute puissance | |
| Équipé d'un éclairage de surface LED et d'un éclairage de fond | |
| Système de transmission: | La précision de broyage de la vis à bille C3 |
| La caméra: | Capteur couleur DS-Vil 2 millions de pixels HD CCD |
| Lentille: | M Plan Apo HL 5X |
| M Plan Apo HL 10X | |
| M plan Apo HL 20X | |
| M Plan Apo HL 50X | |
| Étape: | 100x100 mm étape précise |
| Système de source lumineuse: | Source lumineuse LED 5W vers le haut et vers le bas |
| Système de polarisation | |
| DIC |
