Caméra optique 50X DIC objectif de microscope de champ foncé de Trinocular métallurgique

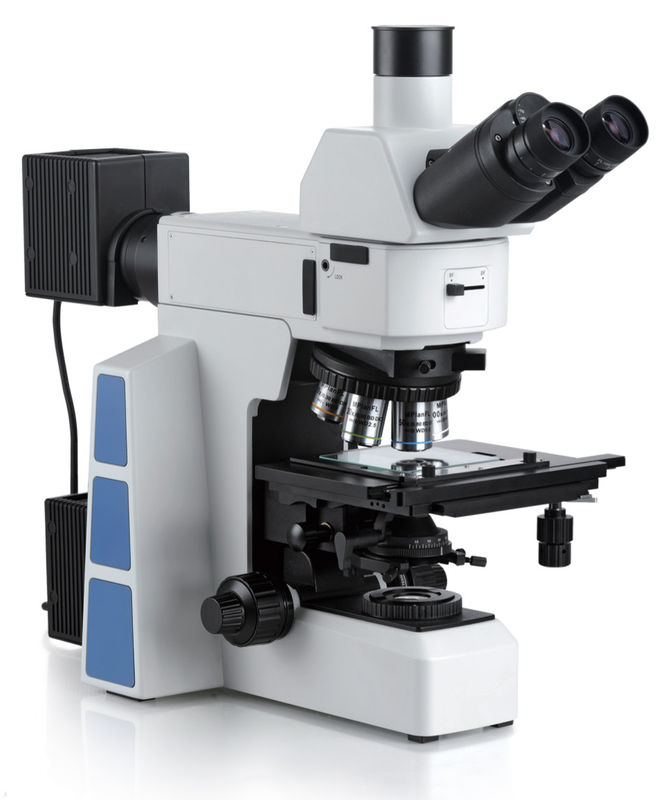

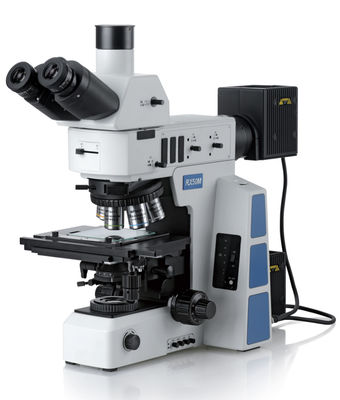

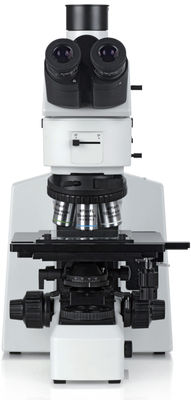

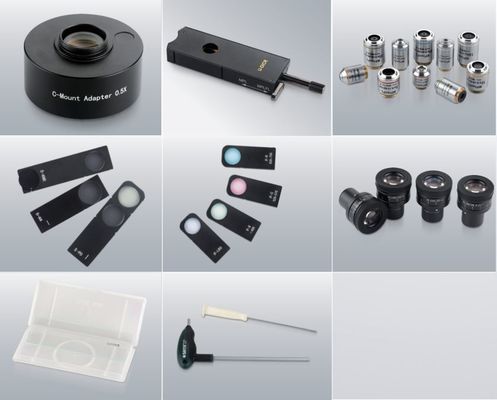

Microscope optique industriel de laboratoire métallurgique de DIC de champ foncé de Trinocular d'infini avec la caméra

Le microscope optique industriel de laboratoire métallurgique de DIC de champ foncé de Trinocular de l'infini M10103 avec la métallographie de caméra se rapporte principalement à la branche de la science des matériaux qui utilise les microscopes (métallographiques) optiques et les microscopes stéréo pour analyser, étudier et caractériser la microstructure, la structure de basse puissance, et la structure rompue des matériaux. Il inclut la représentation et l'analyse qualitative de la microstructure des matériaux. La caractérisation quantitative inclut également des méthodes nécessaires de préparation et de prélèvement d'échantillon. Elle principalement reflète et caractérise la phase et la structure du matériel, des grains en cristal (sous-cristaux possibles y compris), du nombre, de la morphologie, de la taille, de la distribution, de l'orientation, et de la disposition spatiale d'inclusions non métalliques et même de certains défauts en cristal (tels que des dislocations).

Caractéristiques :

- Adoptez système optique de l'amélioration de correction et de contraste de couleur du meilleur infini du monde le double (ICCS) pour fournir à des utilisateurs les images les plus pointues.

- Utilisant 5 genres de parties supérieures, 3 genres de parties plus inférieures et deux combinaisons de colonne, il peut être combiné arbitrairement et avec souplesse selon vos conditions matérielles de détection et coûts économiques, qui peuvent réaliser l'analyse des matériaux transparents, des matériaux opaques et des matériaux fluorescents. En même temps, il a un espace fort de hausse pour assurer vos futures conditions d'essai.

- La plus grande taille modèle de l'industrie peut atteindre 380 millimètres, te fournissant l'espace de fonctionnement extraordinaire.

- La flexibilité près de l'utilisateur, aucun personnels de carrière sont exigées pour améliorer les pièces de l'équipement, et l'utilisateur peut accomplir l'opération seul.

Note :● signifie la norme, ○ signifie facultatif

Adhérant à la philosophie de l'exploration continue et auto-dépassant, le nouveau microscope M10103 métallurgique pour la recherche avec un certain nombre de conception pilote dans l'aspect et les fonctions, est né pour fournir une solution parfaite de détection et pour développer un nouveau modèle de champ industriel.

Tête de visionnement avec le rapport de multi-division

La tête du visionnement M10103 est conçue des options multiples pour le rapport de division. Avec le système large de représentation de poutre, le champ visuel large superbe de 26.5mm est disponible. Tête de Trinocular avec l'image droite, rapport de division binoculaire : 100:0 ou 0:100 de Trinocular=. La direction mobile des échantillons est aussi identique qu'observée. Tête de Trinocular avec l'image inversée, rapport de division binoculaire : Trinocular=100 : 0 ou 20:80 ou 0:100. Excepté concentrer la lumière de 100% au tube d'oculaire ou au tube analyseur, il y a une autre option avec la lumière de 20% au tube d'oculaire et 80% au tube analyseur, de sorte que l'observation d'oculaire et la sortie d'image puissent être disponibles en même temps.

Système de polarisation

Le polariseur et l'analyseur dans le système de polarisation contribuer pour éliminer la lumière égarée en semi-conducteur et la détection de carte PCB, image avec le détail clair est réalisable. Il y a analyseur fixe et analyseur rotatif pour l'option. On peut observer l'échantillon à différents angles de polarisation avec l'analyseur^de 360^.rotatable. En outre, ce système de polarisation peut être amélioré au système différentiel de contraste d'interférence de Nomarski après installation d'un nouvel attachement développé de DIC.

Système différentiel de contraste d'interférence de Nomarski

Les aspérités minuscules sur la surface qui ne peut pas être trouvée dans le domaine lumineux, peut être détecté à l'aide de l'attachement d'U-DICR pour créer le fond contrasté. Il est très utilisé pour examiner la particule conductrice de l'affichage à cristaux liquides, éraflure extérieure de disque de précision.

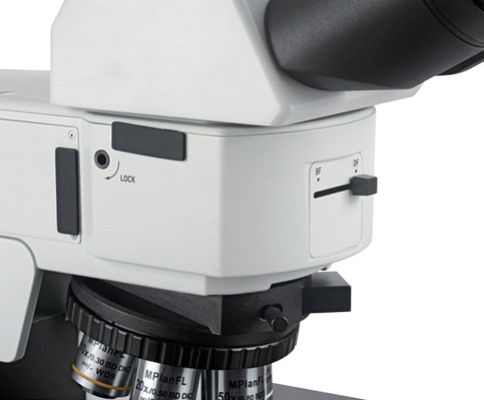

Tringlerie entre le filtre de densité neutre et le commutateur pour le FB et le DF

Le levier devant le bloc d'éclairage est employé pour commuter entre le champ lumineux et le champ foncé, et il est en tandem avec un filtre de densité neutre (ND50). Quand vous commutez du DF au FB, le filtre ND50 intégré joue le rôle pour délabrer l'intensité de la lumière, plus scientifique et plus confortable.

Nosepieces facultatifs

L'angle inclus entre l'axe optique et l'axe de rotation du nosepiece multiple est diminué à 15°. Il est utile d'améliorer l'exactitude du centrage et de la focalisation. Sept objectifs tout au plus peuvent être assemblés en même temps. Les rapports optiques continus et raisonnables du bas à la haute, est réalisable.

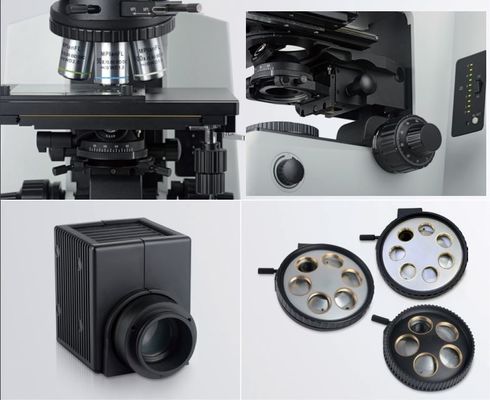

Conception ergonomique

■L'intensité peut être avec souplesse ajustée par le dispositif de obscurcissement qui est situé du côté droit du cadre. La tension changer les affichages tout-numériques. Ajustant l'intensité et la focalisation coaxiale en même temps, améliore l'efficacité de travail.

■L'illumination reflétée ou transmise peut être commutée par le bouton sur l'affichage de obscurcissement numérique. Utilisant le bouton REMIS À ZÉRO pour garder l'intensité de la lumière à environ 8V (avec une marque de caméra sur l'affichage de obscurcissement), c'est une tension optimale pour la photomicrographie.

■Quatre supports intégrés de filtre avec trois filtres standard, un support vide pour le filtre facultatif. Tous les filtres peuvent être sortis le chemin optique en retirant le levier.

■Le système de focalisation coaxial de basse position avec l'ajustement de tension, la gamme brute est 25mm et la précision fine est 0.001mm. La taille d'un échantillon minuscule, tel que la boule de soudure, peut être mesurée.

Étape avec l'ajustement sur la main droite

4 pouces d'étape mécanique de double-couche, il est avec le dispositif de serrure pour limiter le mouvement d'axe des ordonnées. Il est très utilisé dans la détection horizontale pour éviter de manquer. La glace est connectable pour la lumière transmise.

Bloc d'éclairage transmis et reflété

longue lampe-maison de vie de 12V 100W avec l'ampoule d'halogène, il fournit la lumière lumineuse et uniforme. Le nouveau type le condensateur achromatique (N.A.0.9) d'oscillation- optimise la représentation de l'illumination de Kohler dans le rapport optique inférieur et corrige l'aberration chromatique et sphérique.

Objectifs métallurgiques semi-apochromatiques professionnels de LWD

■Des objectifs du BD sont conçus pour polyvalent, disponible pour l'observation de champ lumineux/champ foncé polarizing/DIC. L'abondance étant passé la lumière, l'efficacité de l'inspection d'échantillon est améliorée.

■Strictement utilisant la haute lentille de transmittance et la technologie de revêtement avancée, il reconstitue la couleur naturelle des échantillons.

■La couverture en aluminium réduit le poids, empêche la pollution, et améliore également la contrôlabilité du nosepiece.

■La conception semi apochromatique améliore le contraste et la définition des images.

■La longue distance de travail satisfait les exigences de la détection professionnelle, il est largement appliquée dans toutes sortes de champs industriels.

■Ces objectifs peuvent également être employés dans l'observation de fluorescence.

■Objectif lumineux professionnel de champ de LWD pour l'option.

Hauts oculaires ultra larges oeil point de plan de champ

■Les coupures de l'oculaire M10103 par le champ visuel conventionnel de 22mm, atteignant à 25mm et à 26.5mm, un champ visuel beaucoup plus doux et plus large, est utile d'améliorer l'efficacité de travail.

■Goujon de positionnement sur des insertions d'oculaire dans le tube d'oculaire, fixant l'oculaire pour la focalisation facile. Une plus grande gamme réglable de dioptrie de -8 à +5, satisfait plus d'exigences de différents utilisateurs.

■La tasse d'oculaire peut être tour jusqu'à éviter la lumière égarée externe. les Spectacle-porteurs devraient tourner vers le bas la tasse pour protéger les deux lunettes et oculaires.

M10103 est disponible pour la multi-observation, telle que le champ lumineux, champ foncé (léger réfléchi seulement), polarisant, DIC (lumière réfléchie seulement).

Taille optique du microscope M10103 métallurgique (millimètres)

Diagramme de général disposition de microscope métallurgique de la série M10103
