Détails sur le produit:
|
| Couleur: | Blanc | Drawtube: | Binoculaire |
|---|---|---|---|
| Théorie: | Microscope métallurgique | APPLICATION: | Machines, électronique, plastiques etc. |
| Oculaire: | WF10X22mm | Rapport optique: | 50x-1000x |
| Objectif: | 5X, 10X, 20X, 50X, long objectif de plan d'infini de distance de travail | Nosepiece: | 4 trous tournant le Nosepiece |
| Focalisation: | Brut coaxial et ajustement précis | Illumination: | 5W LED |
| Surligner: | microscope 50X métallurgique optique,microscope métallurgique optique de 1000X Tinocular,Microscope métallurgique binoculaire de champ foncé |
||

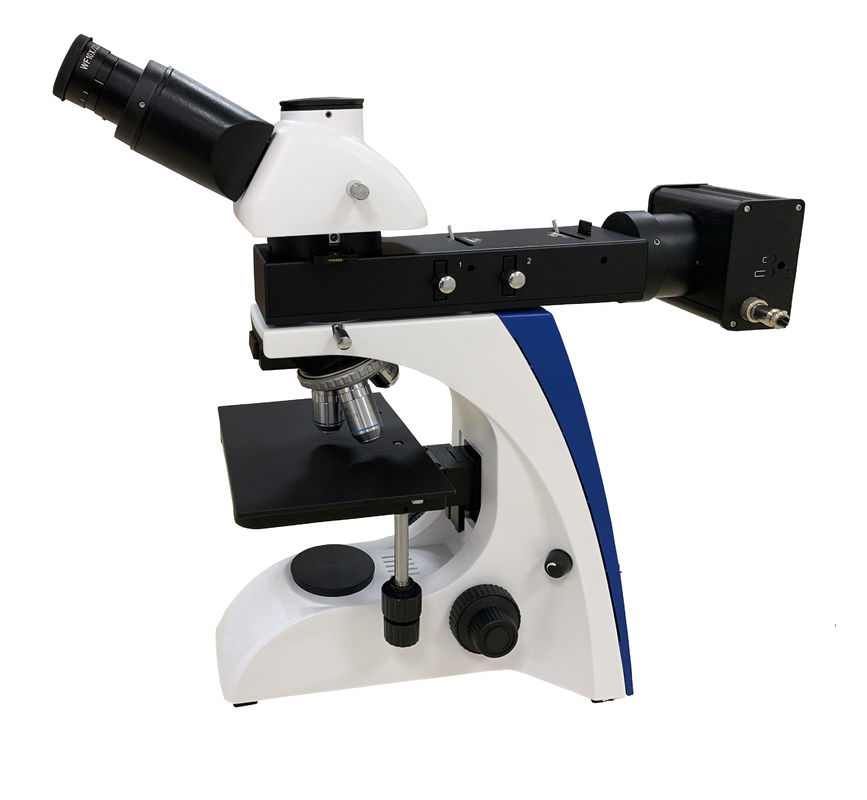

Pour des les deux le champ lumineux et le champ foncé utilisent le microscope métallurgique de 50X-1000X Tinocular
M10129 pour des les deux champ lumineux et champ foncé utilisent le microscope métallurgique de 50X-1000X Tinocular. La caméra peut être utilisée pour le stockage de données et partager. C'est un verion mis à jour pour des applications des laboratoires, les instituts de recherche, les universités et les universités pour faire la pathologie, l'observation de la bactériologie, l'enseignement et la recherche, l'analyse et l'évaluation des matériaux dans les usines et les laboratoires.
Caractéristiques :
| Article | Spécifications | M10129A | M10129B | M10129C | M10129D | |
| Oculaire | WF10X/22mm (réglable) | ● | ● | ● | ● | |
| WF10X/22mm (réglable, réticule 0.1mm) | ● | ● | ● | ● | ||
|
Plan métallurgique d'infini de LWD Objectif |
LMPlan FL 5×/0.15 (Objectif semi apochromatique) |
W.D=21.00mm | ● | ● | ||
|
LMPlan FL 10×/0.30 (Objectif semi apochromatique) |
W.D=20.00mm | ● | ● | |||
|
LMPlan FL 20×/0.40 (Objectif semi apochromatique) |
W.D=15.00mm | ● | ● | |||
|
LMPlan FL 50×/0.55 (Objectif semi apochromatique) |
W.D=10.00mm | ● | ● | |||
| LPL80X/0.80 | W.D=0.85mm | ○ | ○ | |||
|
LMPlan FL 100×/0.85 (sec) (Objectif semi apochromatique) |
W.D=3.00mm | ○ | ○ | |||
| Objectifs métallurgiques de plan d'infini de LWD pour le champ lumineux et foncé | PLAN 5×/0.13 BD DE M | W.D=7.30mm | ● | ● | ||
| PLAN 10×/0.25 BD DE M | W.D.= 11.50mm | ● | ● | |||
| PLAN 20×/0.40 BD DE M | W.D.= 5.60mm | ● | ● | |||
| PLAN 50×/0.70 BD DE M | W.D.= 1.60mm | ● | ● | |||

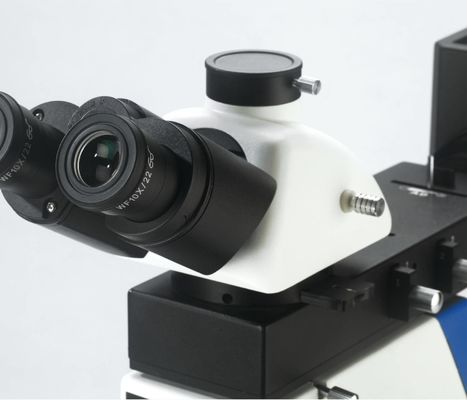

| Tête de Seidentopf Trinocular |
30° incliné, 360° rotatif, distance d'Interpupilary : 48mm~76mm, distribution légère () : 100 : 0 (100% pour l'oculaire) 80:20 (80% pour la tête trinocular et 20% pour l'oculaire) |
● | ● | ● | ● | |
| Nosepiece | Quintuple | ● | ● | |||
| Quadplex (particulièrement pour objectifs lumineux M26x1/36 de champ de /dark ») | ● | ● | ||||
| Étape mécanique |
Taille d'étape : 200mm x 150mm, chaîne de voyage : 77mm x 52mm Unité de abaissement rapide d'étape : La gamme de déplacement d'Up-Down peut être augmentée 50mm. |
● | ● | |||
| Taille d'étape : 182mm x 140mm, chaîne de voyage : 77mm x 52mm | ● | ● | ||||
| Unité de polarisation | Polariseur /Analyzer | ● | ● | ● | ● | |
| Condensateur | Abbe N.A.1.25, avec Iris Diaphragm. | ● | ● | |||
|
Brut coaxial et Unité de focalisation fine |
Course brute : 25mm, Course fine par rotation : 0.2mm, μm fin de la division 2, ajustement d'étanchéité, limiteur supérieur de distance. |
● | ● | ● | ● | |
|
Se refléter Illumination |
Lampe 5WLED (tension d'entrée : 100V~240V) | ● | ● | |||
| Lampe de l'halogène 12V/50W (tension d'entrée : 100V~240V) | ○ | ● | ○ | ● | ||
|
Transmission Illumination |
Lampe 5WLED (tension d'entrée : 100V~240V) | ● | ○ | |||
| Lampe de l'halogène 6V/30W (tension d'entrée : 100V~240V) | ○ | ● | ||||
| Filtre | Bleu | ○ | ○ | ○ | ○ | |
| Gris ambre vert | ○ | ○ | ○ | ○ | ||
| C-bâti | 1 X /0.75X/0.5X (foyer réglable) | ○ | ○ | ○ | ○ | |
Distribution légère () : 100 : 0 (100% pour l'oculaire) 80:20 (80% pour la tête trinocular et 20% pour l'oculaire)

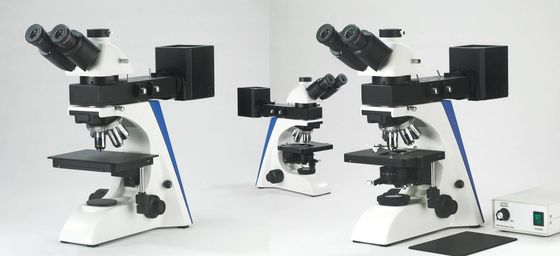

M10129A, M10129B M10129C, M10129D
L'étape avec l'unité de abaissement rapide peut augmenter 50mm pour la distance de fonctionnement, plus commode pour observer le grand échantillon de taille.
L'étape mécanique de trois-couche surdimensionnée fournit plus bien choisi pour des échantillons.
1. Diaphragme du diaphragme 4.Aperture de gisement de la poignée 3. de commutateur du polariseur 2.Filter
A. Analyzer B. dépoli le glisseur de verre
Spécifications objectives : (le ""● signifie la norme, « ○ » signifie facultatif)
| Objectif | N.A. |
Distance de fonctionnement (millimètre) |
M10129A/ M10129C |
M10129B/ M10129D |
|
|
Infini métallurgique de LWD Objectifs de plan |
LMPlan FL 5× (Objectif semi apochromatique) |
0,15 | 21,00 | ● | |
|
LMPlan FL 10× (Objectif semi apochromatique) |
0,30 | 20,00 | ● | ||
|
LMPlan FL 20× (Objectif semi apochromatique) |
0,40 | 15,00 | ● | ||
|
LMPlan FL 50× (Objectif semi apochromatique) |
0,55 | 10,00 | ● | ||
| LPL 80× | 0,80 | 0,85 | ○ | ||
|
LMPlan 100× (sec) (Objectif semi apochromatique) |
0,85 | 3,00 | ○ | ||
|
Infini métallurgique de LWD Objectifs de plan pour champ lumineux/foncé |
PLAN 5× BD DE M | 0,13 | 7,30 | ● | |
| PLAN 10× BD DE M | 0,25 | 11,50 | ● | ||
| PLAN 20× BD DE M | 0,40 | 5,60 | ● | ||
| PLAN 50× BD DE M | 0,70 | 1,60 | ● |

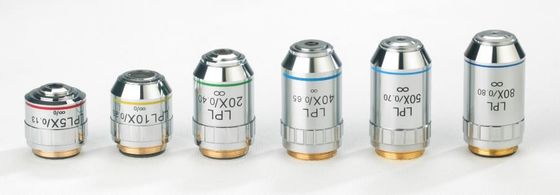

Objectifs métallurgiques de plan d'infini de LWD
Objectifs métallurgiques de plan d'infini de LWD pour le champ lumineux et foncé

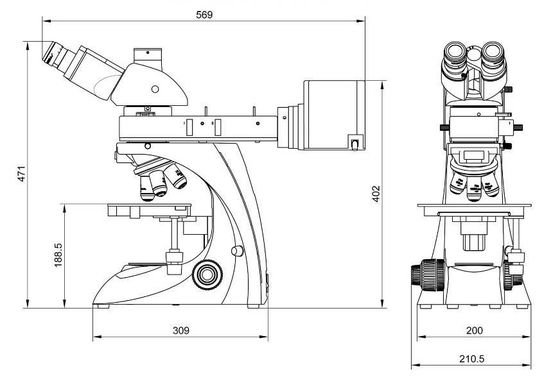

M10129A, taille de microscope métallurgique de M10129B (millimètres)
M10129C, taille de microscope métallurgique de M10129D (millimètres)
Diagramme de disposition générale du microscope M10129 métallurgique
Taille de emballage : 520mm×470mm×430mm
Poids brut : 16kgs
Poids net : 12kgs
