Détails sur le produit:
|
| Couleur: | Blanc | Personnalisation: | FEO, ODM |
|---|---|---|---|
| Taille: | 350X450X690mm | Tension: | 110-220 VCA, 60/50 Hz |
| Du pouvoir: | 80W | Temp travaillant.: | 10°~38°C |
| Humidité de travail: | 10 % à 90 % (sans condensation) | Répétabilité: | ≤10um, extensible à |
| Lester: | 36KG | Objectif: | Infinity LWD Métallurgique Semi-APO 5x, 10x, 20x, 50x, 100x |
| Temps de la vie de LED: | 40000 heures | Afficher la méthode: | Refléter LED |
microscope de conception industrielle de système de mesure de balayage complètement automatique 3D
M10127 est un système de microscope qui intègre observation + mesure + enregistrement.Il intègre un microscope stéréo, un microscope métallurgique, un microscope de mesure 3D en un seul, grâce à l'observation automatique de l'éclairage, une plate-forme motorisée avec une grande plage de déplacement de 300 * 300 mm, à une interface utilisateur entièrement fonctionnelle, dans un sens réel, de l'imagerie à l'échelle macro à l'échelle micro mesure détaillée.
Caractéristiques: Prenez la mise au point optique comme principe de mesure et adoptez une méthode de détection optique de haute précision pour une mesure précise des dimensions.Non seulement l'image cible peut être alignée, mais également l'état de surface du point de mesure peut être observé, ainsi que la hauteur, la longueur, le diamètre, la circonférence, etc.Peut être mesuré.Grossissement élevé, adapté à la mesure de produits de précision, et peut également être utilisé comme microscope haute puissance.
Système de mesure de numérisation entièrement automatique 3D
Le nouveau microscope métallurgique de qualité recherche M10127 a été mis à niveau vers le modèle de scène de travail motorisé XYZ, associé au puissant logiciel 2D/3D, qui intègre un certain nombre de premières. De l'apparence à la performance, il suit de près la tendance internationale en matière de conception. Nous continuerons pour fournir aux clients des solutions complètes d'inspection industrielle 3D.

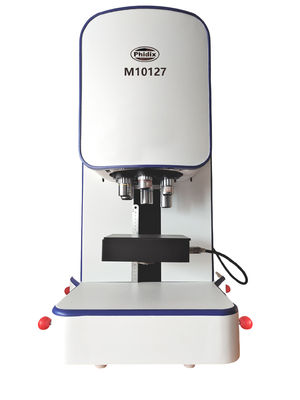

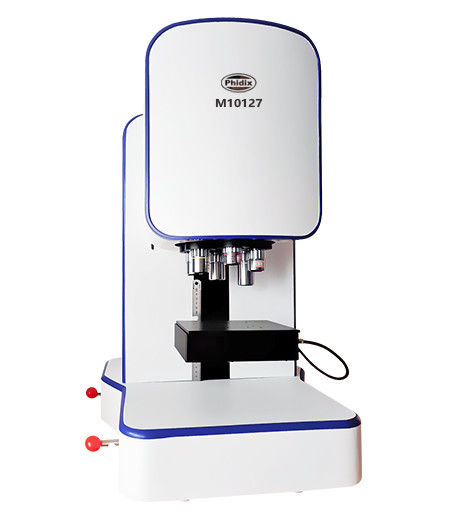

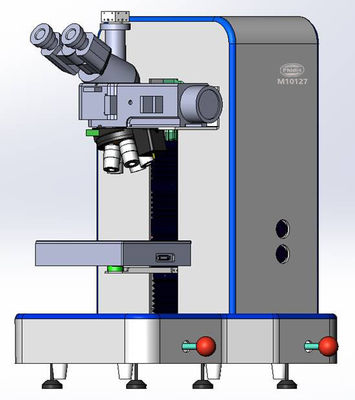

Microscope 3D automatique industriel M10127
• Système de mesure industriel motorisé avec ordinateur et logiciel
• Nez motorisé 6 trous avec plan Infinity LWD métallurgique 5x10x20x50x100x
• Plage de déplacement de la scène de travail motorisée X/Y/Z 50 x 50/200 mm Résolution 15 um
• Carte électrique en temps réel de la caméra Marco pour une vue d'ensemble et un guide vers tout point intéressant
• Le logiciel de version avancée 3D comprend une fonction d'assemblage et de mesure d'images 2D et 3D entièrement automatique
| Articles | spécification | M1012sept |
Corps principal | Embout nasal : Embout motorisé à codage 6 trous | ● |
| Objectif : Infinity LWD Métallurgique Semi-APO 5x, 10x, 20x, 50x, 100x | ● | |
| Durée de vie des LED : 40 000 heures | ● | |
| Méthode d'affichage : LED réfléchissante | ● | |
| Méthode d'affichage : polarisant | ○ | |
| Méthode d'affichage : DIC | ○ | |
Platine motorisée XYZ | Répétabilité : 15 um | ● |
| Répétabilité : 3um | ○ | |
| Vitesse de déplacement : 12 mm/sec (max) | ● | |
| Gamme mobile : 50x50x200mm | ● | |
| Taille de scène : 150 x 170 mm | ● | |
| Charge de scène : 10 kg | ● | |
| Commande motorisée Z | Vitesse de mise au point automatique 0,3 seconde (la plus rapide), normalement 1 à 3 secondes | ● |
| Résolution Z : 0,1 um | ● | |
| Vitesse de déplacement : 20 mm/sec (max) | ● | |
| Plage de déplacement : 20 mm | ● | |
| Micro-caméra | Appareil photo numérique 9MPA : appareil photo numérique à obturateur GS USB3.0 9.0M, 1 CMOS, monture C, FPS 34@4096x2160, 60@2048x1080, G Sensitivity Dark Signal 1146m avec 1/30s | ● |
| Scène ronde | Rotatif à 360 °, angle d'inclinaison à 30 ° réglable | ○ |
| Marco Caméra | Champ de vision jusqu'à 70 mm * 90 mm, résolution 0,2 mm | ○ |
| L'ordinateur | Dell Xeon W-2265 12 cœurs 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, | ● |
Dell i5 64G 256G+1T, graphique 2G, 27" 4K, logiciel préinstallé. | ○ | |
| Logiciel | 3D, ajouter une numérisation 3D, pour XYZ Stage + Computer | ● |
| 2D, balayage d'avion, pour scène XY ou XYZ + ordinateur | ○ | |
| 2DF, Add Up/Down Fusion Scan, Pour XYZ Stage + Computer | ○ | |
| Format d'image | Sortie : JPEG, TIFF | ● |
Motorisé | Étape de travail motorisée XYZ, moteur pas à pas à 2 phases, module de haute précision, matériau en alliage d'aluminium, surface anodisée, anti-corrosion et anti-rayures | ● |
Remarque : ● signifie standard, ○ signifie en option
Logiciel de numérisation de microscope entièrement automatique
2D 2DB
X/Y Motorisé X/Y/Z Motorisé
Numérisation de plan 2D Numérisation de biseau 2D
2DF 3D
X/Y/Z Motorisé X/Y/Z Motorisé
Numérisation par fusion 2D Numérisation 3D
