Détails sur le produit:
|
| Nosepiece: | Embout motorisé à codage 6 trous | Résolution Z: | 0.1um |
|---|---|---|---|
| Taille: | 1050X450X690mm | Tension: | 110-220 VCA, 60/50 Hz |
| Du pouvoir: | 80W | Temp travaillant.: | 10°~38°C |
| Humidité de travail: | 10 % à 90 % (sans condensation) | gamme de déplacement: | 100mm |
| Lester: | 86KG | Répétabilité: | 15um |
| Temps de la vie de LED: | 40000 heures | Afficher la méthode: | DEL de transmission/réflexion |

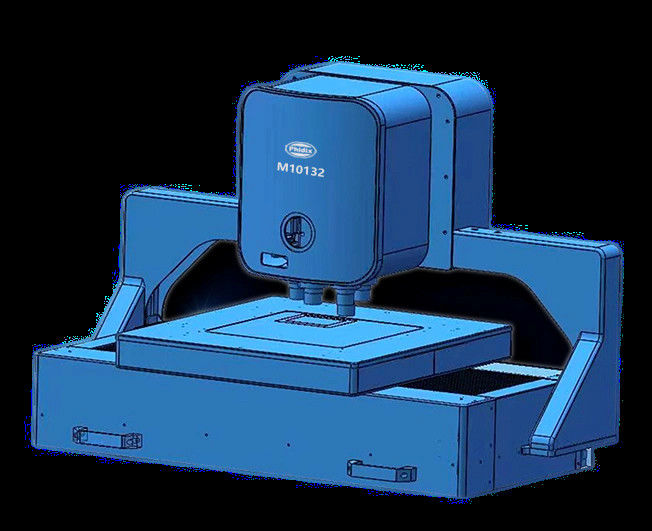

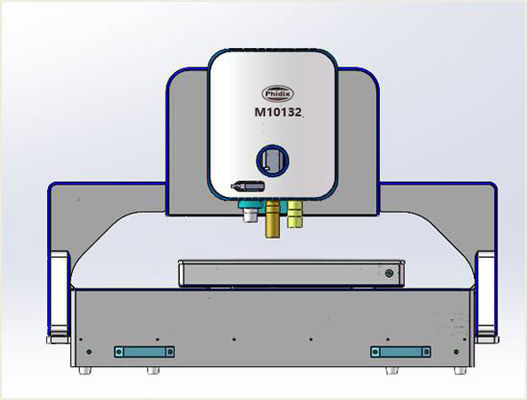

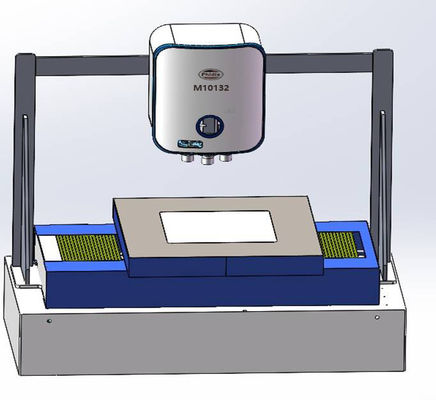

Conception industrielle de portique de microscope 3D automatique industriel M10132
M10132 est un système de microscope qui intègre observation + mesure + enregistrement.Il intègre un microscope stéréo, un microscope métallurgique, un microscope de mesure 3D en un, grâce à l'observation automatique de l'éclairage, une plate-forme motorisée avec une grande plage de déplacement 300x300mm, à une interface utilisateur entièrement fonctionnelle, dans un sens réel, de l'imagerie à l'échelle macro à la mesure détaillée à l'échelle micro .
Caractéristiques : prenez la mise au point optique comme principe de mesure et adoptez une méthode de détection optique de haute précision pour une mesure précise des dimensions.Non seulement l'image cible peut être alignée, mais également l'état de surface du point de mesure peut être observé, et la hauteur, la longueur, le diamètre, la circonférence, etc. peuvent être mesurés. Grossissement élevé, adapté au
Mesure de produits de précision, et peut également être utilisé comme microscope haute puissance.
Système de mesure de numérisation entièrement automatique 3D
Le nouveau microscope métallurgique de qualité recherche M10132 a été mis à niveau vers le modèle de scène de travail motorisé XYZ, associé au puissant logiciel 2D/3D, qui intègre un certain nombre de premières. De l'apparence à la performance, il suit de près la tendance internationale en matière de conception. Nous continuerons pour fournir aux clients des solutions complètes d'inspection industrielle 3D.
Microscope 3D automatique industriel M10132
• Système de mesure de microscope industriel motorisé de type portique avec ordinateur et logiciel
• Nez motorisé 6 trous avec plan Infinity LWD métallurgique 5x10x20x50x100x
• Plage de déplacement de la scène de travail motorisée X/Y/Z 300 x 300/20 mmRésolution 15 um
• Carte électrique en temps réel de la caméra Marco pour une vue d'ensemble et un guide vers tout point intéressant
• Le logiciel de version avancée 3D comprend une fonction d'assemblage et de mesure d'images 2D et 3D entièrement automatique
| Articles | spécification | M1012sept |
|
Corps principal
|
Embout nasal : Embout motorisé à codage 6 trous | ● |
| Objectif : Infinity LWD Semi-APO Métallurgique 2x, 5x, 10x, 20x, 50x, 100x | ● | |
| Durée de vie des LED : 40 000 heures | ● | |
| Méthode d'affichage : DEL de transmission/réflexion | ● | |
| Méthode d'affichage : polarisant | ○ | |
| Méthode d'affichage : DIC | ○ | |
|
Platine motorisée XYZ
|
Répétabilité : 15 um | ● |
| Répétabilité : 3um | ○ | |
| Vitesse de déplacement : 12 mm/sec (max) | ● | |
| Plage de déplacement : 300 x 300 mm | ● | |
| Taille de scène : 550 x 570 x 65 mm | ● | |
| Charge de scène : 10 kg | ● | |
| Commande motorisée Z | Vitesse de mise au point automatique 0,3 seconde (la plus rapide), normalement 1 à 3 secondes | ● |
| Résolution Z : 0,1 um | ● | |
| Vitesse de déplacement : 20 mm/sec (max) | ● | |
| Plage de déplacement : 100 mm | ● | |
| Micro-caméra | Appareil photo numérique : appareil photo numérique à obturateur USB3.0 GS 9,0 M, CMOS 1 pouce, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| Scène ronde | Rotatif à 360 °, angle d'inclinaison à 30 ° réglable | ○ |
| Marco Caméra | Champ de vision jusqu'à 70 mm * 90 mm, résolution 0,2 mm | ○ |
| L'ordinateur |
Dell Xeon W-2265 12 cœurs 3,5 GHz, 128G+1TNVMe 4T, RTX4000-8G, 27"4K, Logiciel préinstallé.Ordinateur standard pour 2DF, logiciel de version 3D |
● |
|
Dell i5 64G 256G+1T, graphique 2G, 27" 4K, logiciel préinstallé. Ordinateur standard pour logiciel de version 2D, 2DB |
○ | |
| Logiciel | 3D, ajouter une numérisation 3D, pour XYZ Stage + Computer | ● |
| 2D, balayage d'avion, pour scène XY ou XYZ + ordinateur | ○ | |
| 2DF, Add Up/Down Fusion Scan, Pour XYZ Stage + Computer | ○ | |
| Format d'image | Sortie : JPEG, TIFF | ● |
|
Motorisé Étape de travail |
Étape de travail motorisée XYZ, moteur pas à pas à 2 phases, module de haute précision, matériau en alliage d'aluminium, surface anodisée, anti-corrosion et anti-rayures | ● |
Remarque : ● signifie standard, ○ signifie en option
Logiciel de numérisation de microscope entièrement automatique
2D 2DB
X/Y Motorisé X/Y/Z Motorisé
Numérisation de plan 2D Numérisation de biseau 2D
2DF 3D
X/Y/Z Motorisé X/Y/Z Motorisé
Numérisation par fusion 2D Numérisation 3D
