Détails sur le produit:
|
| Couleur: | Blanc | Personnalisation: | OEM, ODM |
|---|---|---|---|
| Taille: | 350X450X690mm | Tension: | 110-220VAC, 60/50Hz |
| Nosepiece: | 6 trous codant le Nosepiece motorisé | Temp travaillant.: | 10°~38°C |
| Marco Camera: | Champ de vue jusqu'à 70mm * 90mm, résolution 0.2mm (facultative) | Répétabilité: | ≤10um, extensible à <3um |
| Étape ronde: | 360° rotatif, angle de la pente 30° réglable (facultatif) | Objectif: | Infini LWD SEMI-APO métallurgique 5x, 10x, 20x, 50x, 100x |
| Temps de la vie de LED: | 40000 heures | Méthode de vue: | Reflétez LED, polarisant (facultatif), DIC (facultatif) |

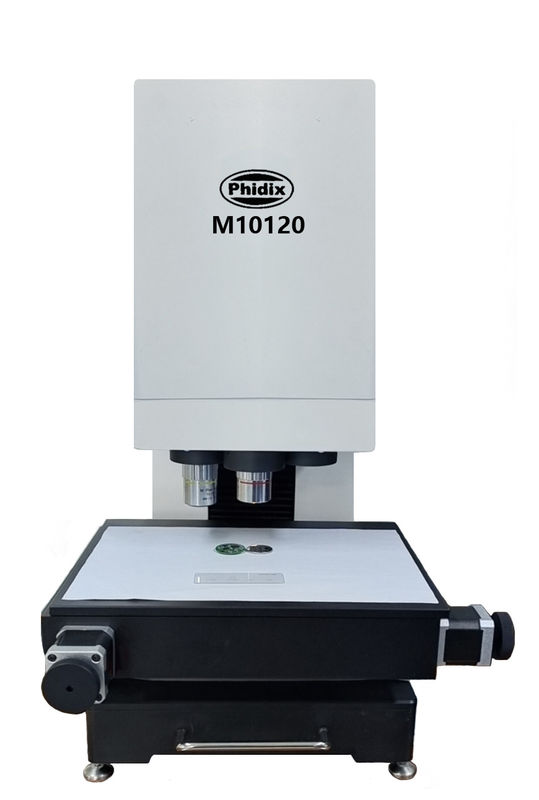

6 trous circulent en voiture le microscope tout-en-un d'industrie de Nosepiece
M10120 est un système de microscope qui intègre observation+measurement+recording. Il intègre le microscope stéréo, le microscope métallurgique, microscope de mesure 3D dans un, par la principale observation de allumage automatique, plate-forme motorisée avec la gamme mobile étendue 300*300mm, entièrement - à l'interface utilisateurs fonctionnelle, dans un vrai sens, de la représentation de macro-échelle à la mesure détaillée de micro-échelle.
Caractéristiques : Prenez la focalisation optique comme principe de mesure, et adoptez la méthode de dépistage optique à haute précision pour la mesure précise de dimension. Non seulement peut l'image de cible être alignée, mais également on peut observer l'état extérieur du point de mesure, et la taille, la longueur, le diamètre, la circonférence, etc. Peut être mesuré. Le hauts rapport optique, appropriés à la mesure des produits de précision, et peuvent également être employés comme microscope de haute puissance.
système de mesure de balayage de 3D Full Auto
La nouvelle Recherche-catégorie M10120 le microscope que métallurgique a amélioré à XYZ a motorisé le modèle fonctionnant d'étape, combiné avec le logiciel 2D/3D puissant, qui intègre un certain nombre de premiers. De l'aspect à l'interprétation, elle suit de près la principale tendance internationale de conception. Nous continuerons à fournir à des clients les solutions industrielles complètes de l'inspection 3D.
Microscope M10120 3D automatique industriel
•Système de mesure motorisé d'industrie avec Computer&Software
•Trous motorisés du Nosepiece 6 avec le plan LWD 5x10x20x50x100x métallurgique d'infini
•X/Y/Z a motorisé le déplacement fonctionnant d'étape s'étend la résolution 15um de 50x50/200mm
•Carte de Marco Camera Real Time Electrical à Overview&Guide à tout point intéressant
•le logiciel de la version 3D avancée incluent la fonction de Stitching&Measuring d'image de Full Auto 2D&3D
| Articles | Spécifications | M10127 |
Principal organisme | Nosepiece : 6 trous codant le Nosepiece motorisé | ● |
| Objectif : Infini LWD SEMI-APO métallurgique 5x, 10x, 20x, 50x, 100x | ● | |
| Temps de la vie de LED : 40000 heures | ● | |
| Méthode de vue : Reflétez la LED | ● | |
| Méthode de vue : Polarisation | ○ | |
| Méthode de vue : DIC | ○ | |
XYZ a motorisé l'étape | Répétabilité : 15um | ● |
| Répétabilité : 3um | ○ | |
| Vitesse en mouvement : 12mm/sec (maximum) | ● | |
| Chaîne de déplacement : 50x50x200mm | ● | |
| Taille d'étape : 150x170mm | ● | |
| Charge d'étape : 10kg | ● | |
| Z a motorisé le contrôle | Vitesse automatique 0,3 de foyer seconde (le plus rapidement), normalement 1-3 secondes | ● |
| Résolution de Z : 0.1um | ● | |
| Vitesse en mouvement : 20mm/sec (maximum) | ● | |
| Chaîne de déplacement : 20mm | ● | |
| Caméra micro | Appareil photo numérique 9MPA : appareil photo numérique de volet de 9.0M USB3.0 GS, 1 CMOS, C-bâti, FPS 34@4096x2160, 60@2048x1080, signal foncé 1146m de sensibilité de G avec 1/30s | ● |
| Étape ronde | 360° rotatif, angle 30°Incline réglable | ○ |
| Marco Camera | Champ jusqu'à 70mm*90mm, résolution 0.2mm de vue | ○ |
| Ordinateur | Noyau 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27" de Dell Xeon W-2265 12 4K, | ● |
Dell i5 64G 256G+1T, 2G graphique, 27" 4K, logiciel préinstallé. | ○ | |
| Logiciel | 3D, ajoutent le balayage 3D, pour XYZ Stage+Computer | ● |
| 2D, plat balayage, pour DE X/Y ou XYZ Stage+Computer | ○ | |
| 2DF, ajoutent le balayage haut/bas de fusion, pour XYZ Stage+Computer | ○ | |
| Format d'image | Sortie : JPEG, TIFF | ● |
Motorisé | XYZ a motorisé l'étape fonctionnante, moteur de progression biphasé, module de haute précision, matériel d'alliage d'aluminium, anodisée extérieure, anti-corrosif et Éraflure-résistant | ● |
Note :● signifie la norme, ○ signifie facultatif
Logiciel de balayage de microscope de Full Auto
2D 2DB
X/Y a motorisé X/Y/Z a motorisé
2D balayage plat 2D balayage biseauté
2DF 3D
X/Y/Z a motorisé X/Y/Z a motorisé
2D balayage de fusion balayage 3D
